Лазерные граверы и резаки

Печать
Оборудование

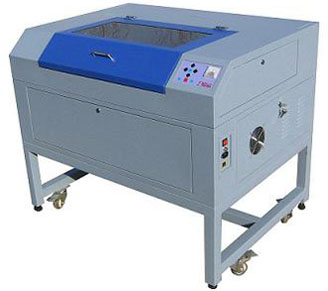

Laser_Engraving_Machine_M900 Углекислотные лазерно-гравировальные станки - лазерные граверы - на основе отпаянного CO2 лазерного излучателя с водяным охлаждением предназначены для лазерной гравировки и резки широкого круга материалов - двухслойного пластика, акрила, дерева, фанеры, резины, стекла, кожи, ткани, картона, полиэтилена, и т.д. Лазерные граверы широко примеряются в производстве рекламной и рекламно-сувенирной продукции

В частности, углекислотные лазерные граверы используются для изготовления гардеробных номерков, бейджей, офисных табличек, указатей, шильд, вывесок, эксклюзивной наградной продукции, для изготовления дизайнерских открыток с высечкой, в производстве печатей и штампов, и многого другого... Смотрите - сделано лазером. Не поддаются прямой лазерной обработке на лазерных станках с излучателем СО2 металлы, за исключением анодированного алюминия; черные металлы можно гравировать с применением специальных паст. Нельзя гравировать и резать материалы, выделяющие ядовитые вещества при нагревании! - В первую очередь это касается листовых материалов и пленок ПВХ.

Кроме лазерно-гравировальных станков на основе излучателей СО2, в производстве рекламной продукции и сувениров применяются твердотельные лазеры - ими можно напрямую гравировать на металле, однако они не подходят для изготовления номерков, бейджей, и другой продукции из пластика большими тиражами (малое поле обработки), имеют очень высокую стоимость, поэтому применяются реже, и в этой статье не рассматриваются.

Читать статью Основы лазерной гравировки, резки, маркировки

Рассмотрим типовые лазерные граверы, которые используются в рекламном производстве, на примере лазерно-гравировальных станков торговой марки RedSail. Это - один из лучших китайских производителей лазерных комплексов и другой CNC-техники; похожее (даже внешне) оборудование в КНР выпускают около 30 фабрик... Встречаются на нашем рынке и лазерные граверы от брендов - корейских, американских, немецких компаний - GCC, EpilogLaser, и пр. - которые, конечно же, отличаются в лучшую сторону качеством исполнения, надежностью, наличием сервисных функций, а также... гораздо более высокой ценой. Многолетний опыт использования лазерных граверов китайского производства убедил нас в том, что конечный результат - качество, эксклюзивность изготовленной на лазерных станках продукции зависит, в первую очередь, от креативности мышления дизайнеров, разрабатывающих макеты, а также от теоретических знаний и практического опыта технологов, непосредственно выполняющих заказ. "Брендовость", а, значит, и стоимость оборудования не имеет большого значения...

Линейка лазерных граверов RedSail разработана для использования, преимущественно, в рекламно-производственных фирмах - для гравировки рекламно-сувенирной продукции, изготовления печатей, табличек, бирок, бейджей... В этих лазерных машинах используется, как правило, система управления на основе МРС-контроллера (может быть применена и другая распространенная на рынке система); в качестве приводных используются шаговые электродвигатели; система охлаждения лазерной трубки - жидкостная (водяная), по замкнутому контуру. Преимущества лазерных комплексов RedSail:

  • Неплохое качество сборки (как для Китая)
  • Достаточно высокая надежность (по китайским меркам)
  • Высокое разрешение при гравировке и резке
  • Стабильность работы на малой мощности
  • Модульность конструкции, доступность запчастей - легко модифицируется и ремонтируется
  • Небольшие вес и габариты, небольшая потребляемая мощность
  • Доступная цена
Настольный лазерный гравер RedSail M300 Настольный лазерный гравер RedSail M300. Рабочее поле -305х305 мм.. Мощность излучателя - 40 Вт.. Максимальная скорость - 400 мм/с.. Программное разрешение - 1016 dpi.. Точность позиционирования <0,01 мм.. Вес - не более 80 кг.
Настольные лазеры применяются, преимущественно, для изготовления печатей и штампов, а также в малосерийном производстве бейджей, номерков, шильд, небольших табличек... Очевидные ограничения, которые имеет лазерный гравер М300 - малые размеры рабочей области и небольшая мощность излучателя. Поэтому большие заготовки на нем обрабатывать невозможно, и толстые материалы резать нельзя... При резке акрила средней толщины - 3-5 мм приходится использовать лазерную трубку более чем на 50% мощности, что резко уменьшает срок ее службы. Для информации - средний срок службы китайский лазерных трубок ценой $400-800 - около 2500 часов, или - не более 3-х лет.
Лазерный гравер RedSail M500 Лазерный гравер RedSail M500 имеем мощность лазерного излучателя 50 Вт., размер рабочего поля - 300х500 мм., программное разрешение - 1016 dpi.. Максимальная скорость - 800 мм/с.. Точность позиционирования <0,01 мм.. Вес - не более 90 кг.. Подробнее про лазерный гравер RedSail M500
Лазерные граверы с мощностью излучателя от 50 Вт и размером рабочего поля от 300х500 мм наиболее часто применяются в качестве универсальных "рабочих лошадок", пригодных как для изготовления печатей и штампов, и для изготовления рекламной продукции и сувениров. Лазер М500 успешно режет акрил толщиной до 8 мм (может и больше - в несколько проходов), гравирует и режет модельную фанеру толщиной 3-4 мм; отлично гравирует двухслойный пластик, стекло, кожу; на нем можно делать несложные печати и штампы... Лазер имеет регулируемый по высоте рабочий стол, и может быть снабжен (опционально) устройством для гравировки на цилиндрических предметах. Корпус рабочей зоны открывается спереди, что позволяет гравировать на бОльших, чем размер рабочего поля, заготовках.
m700 Лазерный гравер RedSail M900. Размеры рабочего поля: 610х914 мм.. Мощность излучателя - 60 Вт.. Скорость - до 800 мм/с.. Программное разрешение - 1016 dpi.. Точность позиционирования <0,01 мм.. Вес - не более 330 кг..
Лазерные гравировально-режущие станки с размером рабочего поля 600х900 мм и мощностью излучателя от 60 Вт - наиболее универсальны, так как на них можно изготавливать детали вывесок и табличек большого размера (для наружной рекламы), делать раскрой тканей для изготовления флагов и одежды, а серийное производство номерков, бейджей, шильд становится на таких аппаратах более рентабельным из-за большей скорости обработки и меньших отходах. В то же время, программное и аппаратное разрешение лазера М900 вполне достаточны для изготовления печатей и штампов, и в других случаях, где требуется высокая точность гравировки. Как и лазерный гравер модели М500, девятисотая модель может быть оснащена устройством для гравировки на цилиндрических заготовках - стаканах, бокалах, бутылках; а также может иметь моторизованный рабочий стол, поднимающийся и опускающийся с помощью электропривода (для удобства). Так же в этот лазерный станок можно загружать заготовки большего, чем рабочее поле, размера.

Лазерные граверы RedSail, система управления которых построена на основе МРС-контроллера (микроконтроллерная плата MPC6515), работают под управлением широко распространенного программного обеспечения LaserCut 5.3 (Easytsut 5.3). Поддерживаемый формат файлов - PLT, DST, DXF, BMP, JPG, TIFF, AI. Программа Easytsut 5.3 имеет интуитивно понятный интерфейс, удобна в работе, обладает многими сервисными функциями по управлению и настройке лазерного гравера.

M500-2 В лазерный гравер (на примере RedSail M500) может быть загружена заготовка большего, чем рабочий стол, размера (по оси Y) - для этого с фронтальной и стороны аппарата имеется открывающееся окно.
m700-r Для гравировки цилиндрических предметов (стаканов, чашек, термосов) используется специальное поворотное устройство (поставляется опционально). Пример гравировки на цилиндрических предметах с помощью устройства вращения смотрите на нашем видео - ссылка
m900_1 Механизация подъема/опускания рабочего стола лазерного гравера RedSail M900 - опциональная функция
all Лазерный гравер RedSail M500 в стандарной упаковке на заводе компании-производителя - перед отправкой заказчику
laser_tube Лазерные излучатели СО2 (основной и запасной) в картонной упаковке (внутри - поролон) идут отдельно, и устанавливаются на месте инсталляции лазера
accessories В стандартную комплектность поставки входят также: програмное обеспечение LaserCut,  руководство пользователя и видеоинструкции, интерфейсные кабели, видеокамера (web-камера), электрический удлинитель, вытяжной вентилятора, воздушный компрессор, водяная помпа, гофр для вытяжки, водяные и воздушные шланги...
air_exhaust_pipe Гофр для организации вытяжки продуктов горения из рабочей зоны. Продукты горения необходимо выводить на улицу, лучше всего - поднимать по трубе высоко на крышу (над крышей), так как при резке пластика выделяется неприятный запах
air_pump_water_pump_and_ventilator Водяная помпа, воздушный компрессор для нагнетания воздуха в зону резки, вытяжной вентилятор, емкость для воды. В стандартной поставке лазерных граверов М300 и М500 используется погружной насос и емкость с водой в качестве системы охлаждения лазерного излучателя циркулируещей по замкнутому контуру жидкостью (водой). В лазерном гравере М900 используется специальный чиллер (см. ниже).
CW-3000_Water_Cooling_System Чиллер для лазерного гравера RedSail M900 - промышленная система охлаждения лазерной трубки водой, циркулирующей по замкнутому контуру. Чиллер представляет собой емскость с водой (или иной охлаждающей жикостью), радиатор охлаждения, обдуваемый вентилятором, водяной насос, датчик протока воды и датчик температуры. Вода, двигаясь по замкнутому контуру, отбирает тепло у работающего лазерного излучателя, и охлаждается в чиллере. Датчик протока воды отключает лазерный излучатель в случае выхода из строя чиллера, предохраняя его от перегрева и разрушения. Для этой же цели предназначен и датчик температуры. Можно заказать на заводе чиллер, работающий по принципу кондиционера, который более эффективно охлаждает рабочую жидкость в жаркое время года. Зимой, если температура в помещении, где находится лазерный станок, может упасть до нуля градусов и ниже, рекомендуется использовать в качестве охлаждающей жидкости Tosol, чтобы предотвратить разрушение стеклянной колбы лазерного излучателя замерзшей водой.
Air_Pump Воздушный компрессор - подает воздух под давлением в зону резки - сдувает пламя, предотвращая возгорание материала, охлаждает обрабатываемый материал и фокусирующую линзу. В некоторых случаях обработка материала (резка и гравировка) производится без подачи сжатого воздуха в зону резки
Centrifugal_Fan Стандартный вытяжной вентилятор ло лазерного гравера М900. Для эффективной вытяжки вентилятор должен быть большой мощности, а гофр и труба вывода продуктов горения на улицу - иметь большой диаметр
SDC10074 Установленная в лазерном гравере М500 лазерная трубка (излучатель). Хорошо видны трубки подвода охлаждающей жидкости и первое зеркало (справа). Установка лазерной трубки и юстировка оптического тракта лазерного гравера - сложная, кропотливая задача. Подробнее
1 Дополнительный красный лазер - указатель. Поставляется опционально. Удобен в работе, так как показывает, куда будет направлен штатный невидимый луч лазера при обработке материала. На фото также хорошо виден сотовый стол, который применяется при гравировке и резке двухслойного пластика, печатей, мелких деталей из акрила, дерева, и т.д.

Мы занимаемся подбором лазерного оборудования в Китае для наших клиентов, заказом, доставкой, инсталляцией. Кроме рассмотренных наиболее популярных моделей, возможно изготовление лазерных граверов с бОльшим или меньшим размером рабочего стола, с лазерными излучателями разной мощности для выполнения различных задач - для раскроя тканей, пластиков и фанеры; для гравировки по камню; и т.д. Необходимо только помнить, что универсальных лазерных станков не существует, и больше - не означает лучше при решении ваших конкретных задач. К примеру, увеличение мощности лазерного гравера дает выигрыш в толщине прорезаемого материала и в скорости резки (раскроя) материалов, однако неминуемо приводит к ухудшению качества гравировки, так как у лазерных излучателей большой мощности - более толстый луч на выходе, и его очень трудно сфокусировать в тонкий, которым и производится точная гравировка. То есть, мощный лазер не годится для изготовления печатей и штампов, точной гравировки двухслойных пластиков... К тому же у всякого лазерного излучателя СО2 есть порог зажигания, равный 8-10% от максимальной мощности. И если у лазерной трубки мощностью 50 Вт минимальная мощность (10%) - 5 Вт, то у лазера мощностью 100 Вт - 10 Вт, а эта мощность будет избыточной для резки открыток, обработки тонких пластиков, гравировки джинсы... Увеличение рабочего стола приводит, в свою очередь, к снижению точности обработки, и неравномерности гравировки и резки в разных точках стола, из-за снижения мощности лазерного излучения с увеличением расстояния, которое проходит лазерный луч.

Стандартная гарантия на китайские лазерные граверы - 3-6 месяцаев; зеркала, линза, приводные зубчатые ремни - поставляются без гарантии.

Инсталляция лазерного гравера - отдельная услуга, которая не включена в стоимость оборудования. Подробнее про инсталляцию лазерного гравера RedSail M500 - ссылка
